　　在由國家太陽能光熱產業技術創新戰略聯盟發起主辦的第三屆中國太陽能熱發電大會上，基于近年來西北電力設計院有限公司幾個工程設計的工作體會，西北電力設計院有限公司新能源開發分公司副總、主任工程師趙曉輝作了題為《光熱電站主要工藝系統設備選擇》的大會報告。相關發言內容整理如下：

　　從全球太陽能熱發電技術上來講，槽式導熱油技術路線是最為成熟的，塔式熔鹽次之。從全廠工藝流程來看，槽式熔鹽和塔式熔鹽這兩種技術是比較簡單的，成本下降空間較大，運維較簡單，但是相對于槽式導熱油技術應用范圍不夠廣。

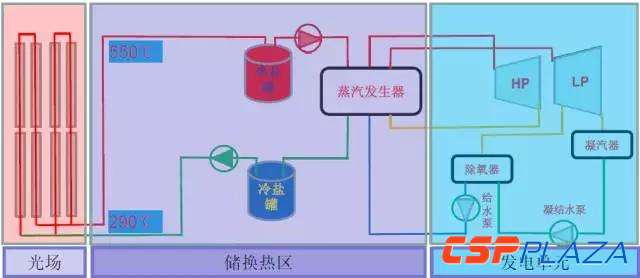

圖：槽式熔鹽熱發電系統

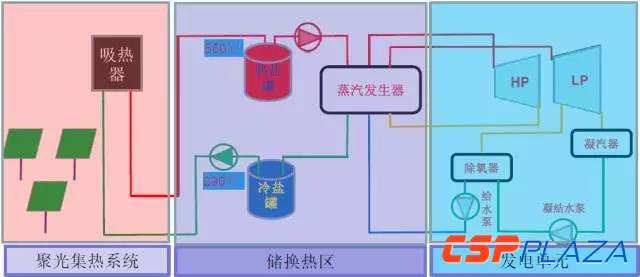

圖：塔式熔鹽熱發電系統

　　下面簡單分析各個子系統設備。這里說的工藝系統設備包含聚光、集熱、儲熱、換熱以及發電等各個工藝環節。

　　這里闡述的聚光集熱系統的設備，我主要從設備選型，也就是工程設計，或者從業主方的角度來說明如何選擇聚光集熱系統的設備。我們是設計院，定位是基于工程設計牽頭的工程公司，因此目前我們不設計設備本體。

圖：幾種定日鏡

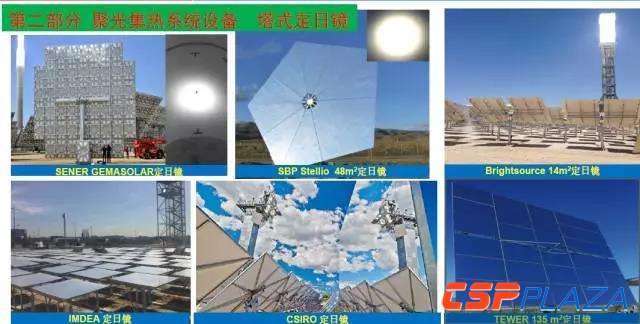

　　塔式定日鏡應該有30、40年的歷史，從外形看，包括方的，圓的，一個模塊上多個圓的，還有軌道式的。這些都是定日鏡發展歷史上出現過的形式，還有近幾年塞能（Sener）公司178平米、阿本戈140平米、西班牙Imdea雙推桿的，澳大利亞CSIRO雙推桿的，以及德國SBP的雙推桿等。這些定日鏡從大小方面看是一個區別；還有從驅動結構來講，一個方向是推桿，還有兩個方向都是推桿，兩個方向都是回轉減速機以及液壓等多種。我想不同形式的目的是在確保性能的前提下降低成本。

圖：槽式集熱器

　　槽式熱發電相對大家比較熟悉。從設備來講，關于它的可靠性，同時還有它的經濟性和前瞻性，其中一個是大開口槽式發電。比如6.7米、7.5米開口的槽，還有在摩洛哥項目大范圍應用的。槽的開口做的越大，從項目層面來講，它的投資會降低，同時它的運維也會簡化。

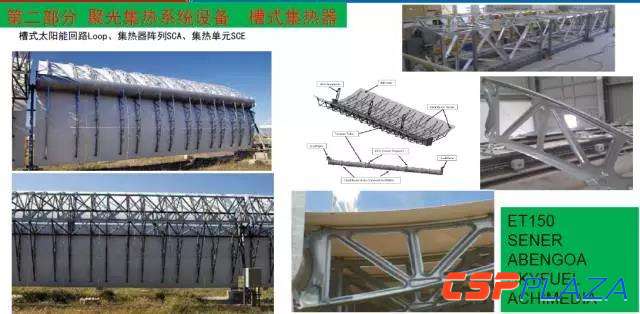

圖：槽式太陽能回路Loop、集熱器陣列SCA、集熱單元SCE

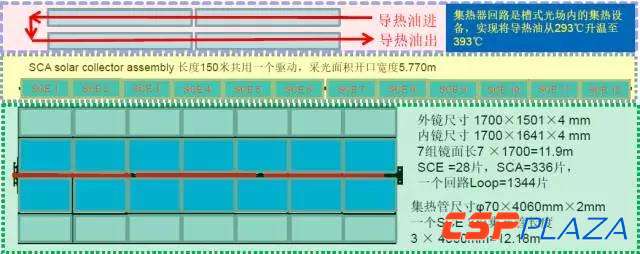

　　3個集熱管長度與7組鏡面長度匹配，構成一個SCE；12個SCE構成一個SCA；4個SCA構成一個回路。

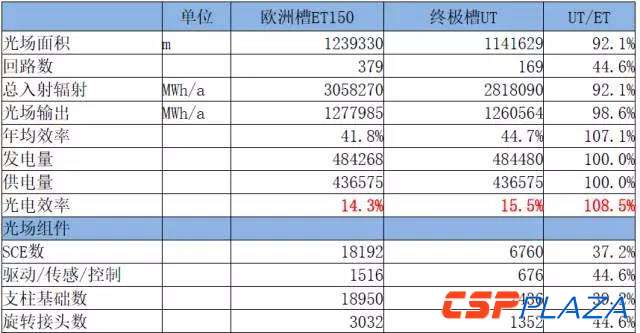

　　根據相關資料對比，聚光集熱設備在熱功率相當前提下，大開口槽具有的優勢包括鏡場面積可減少10%；導熱油母管長度優化；較少的鏡場投資（管路、閥門及導熱油）；自耗能顯著降低；較少的驅動、基礎和電纜等光場輔件。這是大開口槽式的一個優勢。

圖：不同集熱器效率

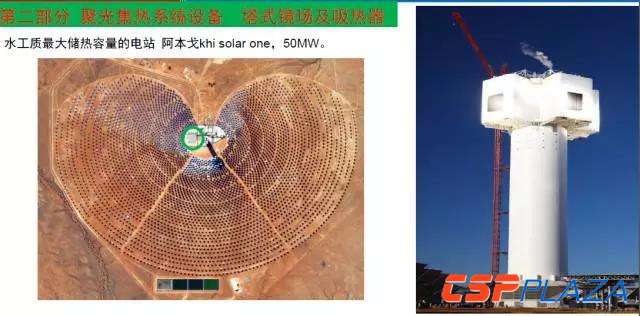

圖：塔式鏡場及吸熱器

　　聚光集熱系統的整體設計是項目前期階段做的一些工作。定日鏡的選型有幾個要素我們需要關注，包括驅動的形式，抗風性能（包括工作風速與保護風速），跟蹤精度，還有面型方法，各個環節的效率，其中一大部分參數的選擇是跟廠址環境有關，比如風引起的，還有沙塵引起的。

　　鏡場與吸熱器容量的匹配也是一個較重要方面。

　　全場工藝系統集成設計屬于頂層設計，是關乎各個子系統容量匹配和全廠經濟性的重要設計環節。

　　鏡場（反射鏡）只是實現聚光，集熱是要靠吸熱器（集熱管）來完成的。對于塔式，一個是鏡場容量與吸熱器容量匹配的問題，單純從設計點來考慮兩個容量的匹配不是很全面的，要基于全年運行性能。如60萬平方米的反射鏡面積配300MW的吸熱器還是320MW的吸熱器，這里面有一個優化配置的問題；吸熱器不同位置的材料，關鍵是受熱面的材料；國際市場用的比較多的是鎳基合金的230材料，成本比較高一些。在國內項目上有選625鎳基合金的，成本相差明顯。重點關注材料的目的是考慮到運行工況比傳統的鍋爐要復雜，負荷變化更為頻繁。

　　此外還要注意吸熱器入口容器的事故壓縮空氣系統的容量，這些與UPS電源容量，事故電源等因素有關。

　　聚光集熱系統設備跟廠址有關的幾個重要方面包括風、塵、云等因素。

　　1）多云，在氣象學上是指天空中云覆蓋面占天空40%到80%。陰天、指云覆蓋面占天空的80%以上。其實我們國內的一些項目廠址，相對美國或者西班牙的廠址來講，云的危害可能還是需要引起足夠的重視。對國內某光熱電子廠址的2016年氣象數據分析，發現真正意義上的晴天只有126天，多云天114天。顯然可以認為這個年DNI就算有2000kWh/m2，它的品位也是比較低的，年均熱電效率可能不那么樂觀。浙江中控太陽能金建祥老師也提到了基于德令哈的運行經驗，云對發電量實際值和設計值偏離較大。

　　2）風的問題，一般情況下，國外定日鏡運行風速一般是13米每秒這個水平，這里是平均風速，這一風速值，基于風資源統計情況會考慮一個概率問題，如在98%情況下，廠址區的風速在13米，意味著98%時間段，定日鏡不會因?yàn)轱L(fēng)的問題停止運行。這個設計理念拿到中國哈密或者非洲摩洛哥很顯然是不行，假如設計運行風速滿足98%概率可運行，意味著定日鏡的強度以及驅動的設計，它的風速要到20多米每秒，了定日鏡的成本會增加非常多，如果還要確保最大運行風速下鏡場的精度，這么大的風可能技術上不可行，最終導致項目經濟性不可行。因此在前期設備選型的時候，結合資源做發電量評估是非常重要的。

　　在項目選址以及項目招標階段，要對廠址的條件足夠重視。還有是重視清洗策略，確保平均清潔度。就我們參與的項目來看，中廣核德令哈槽式反射鏡招標是公開的，年均反射率是96%，但是根據國內包括中控、首航運行的經驗，我們了解到年均96%達不到，因此我們?cè)谀硞€(gè)項目上確定了年均清潔度是90%。中控金老師也提到了年均清潔度的問題。

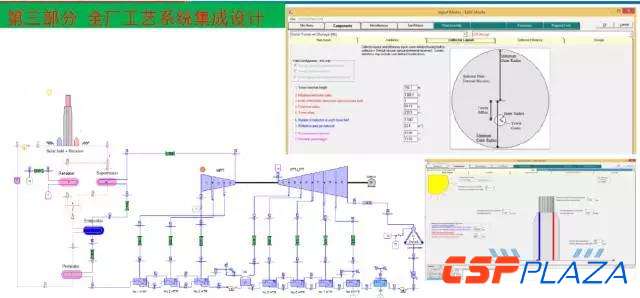

　　3）運行策略的問題，主要目的是應對國內一些廠址多云、大風情況。聚光集熱系統設備的集熱目的是滿足后面的系統發電，這個環節有一個全場工藝系統集成設計，現在主要是通過熱質平衡分析軟件，這種軟件國際上好幾款。目的主要是在主要工藝系統招標過程中，確保包括泵類、換熱器等設備的技術條件。同時這些工具可以合理確定運行模式，比如槽式導熱油技術放熱發電模式的計算。根據我們對項目充放換熱器的招標經歷，運行模式主要是影響換熱器的放熱和換熱特性。

　　通過做這些工作，我們的結論也反應在即將發布的征求意見稿的電力行業標準中，這個標準已經寫完了，下一步是對外征求意見，歡迎大家提出不同的意見。

　　還有年發電量計算，在可行性研究階段很關鍵的一個東西，現在用兩種評估手段，對比下來，年發電量最大偏差大概5%以內?；谟耖T(mén)導熱油槽式項目，國外阿本戈這種有運營經驗的工程公司給出的結果介于我們兩種評估方法結果之間，我們現有的評估手段得出的結果，從現有的階段來講是可靠的是可信的。請注意，年發電量是很關鍵的一個指標，影響這個指標的關鍵因素是聚光集熱系統設備性能實際值與設計值是否有較大偏差。下游的換熱和發電部分，相對比較成熟。

　　4關鍵工藝設備

　　4.1蒸汽發生器設備選型

圖：熔鹽，導熱油蒸汽發生器工藝流程

　　選擇關鍵工藝設備，主要是初步擬定工藝流程，最終確定設備結構，滿足設備招標技術要求的提出。最后的幾張PPT主要是換熱這塊。熔鹽蒸汽發生器，導熱油蒸汽發生器，主要有單列雙列的問題以及蒸發器設備水動力設計的差異，目前在國際項目上熔鹽蒸發器都用的是強制循環，我們國內供貨方的產品設計也有采用自然循環的。后者系統簡單沒有強制循環泵，可以節約廠用電，減少系統故障點，但水動力較強制循環稍差。同時對于蒸發器設備，也需要關注熔鹽和水的流程。要在系統設計和設備設計兩個層面考慮熔鹽凝固、泄露等風險。

　　蒸汽發生系統流程及配置關鍵點可以總結為如下幾條：

　　熔鹽蒸汽發生器，各級換熱器旁路設置，混溫設計，運行模式主要是低負荷運行模式；導熱油蒸汽發生器，導熱油側流程的確定，方便運維節省投資為出發點；熔鹽蒸汽發生器采用單列，簡化系統，運行可靠性提高；自然循環具有足夠可靠性；注意熔鹽側的凝固風險控制，從系統設計及風險應對角度考慮。

　　過熱器多采用發卡式換熱器；也有采用集管式蛇形管；介質溫度變化大，有單級、多級、對于較大容量機組串聯和并聯。

　　蒸發器設備是SGS最關鍵的一個換熱器；結構形式包括釜式、U管直殼、U管U殼等；有自然循環，強制循環，也有直流。需綜合考慮成本、系統流程、容量、參數確定。

　　4.2傳熱流體選擇

　　對于槽式聚光集熱系統，采用熔鹽作為傳熱流體，簡化工藝系統，提高熱經濟性。熔鹽作為傳熱流體肯定有它的優勢?？偟耐顿Y要低于導熱油，因?yàn)橄到y(tǒng)簡化很多，介質工作溫度區間很大。

圖：二元熔鹽和導熱油飽和蒸汽壓隨溫度變化

圖：太陽鹽和低熔點鹽關鍵物性對比

　　關于低熔點鹽的討論，我個人認為，采用哪種熔鹽作為線聚焦集熱技術的傳熱介質，技術上，其使用溫度上限在很大程度上是由集熱管高溫吸熱和散熱特性決定，因?yàn)樵诟邷叵螺椛渖釞C(jī)理引起的散熱損失非?？捎^，確定兩種熔鹽的工作溫度上限均為550℃。采用低熔點鹽對以下系統或參數產生較大影響：

　　1）用于管路系統及回路本體的防凝電力消耗會降低。

　　2）單個回路傳熱流體流量及鏡場熔鹽循環泵的電耗降低。

　　3）儲熱系統初投資。

　　4.3汽輪機參數確定

　　汽輪機進汽壓力和溫度基本由上游吸熱系統參數決定；對于熔鹽作為SGS的換熱流體，過高的給水壓力會影響預熱器出口熔鹽溫度；需結合上游傳熱流體溫度和SGS設備統籌考慮；對于槽式導熱油電站，儲熱發電模式不會考慮滿負荷運行汽輪機。

　　汽輪機效率提高1個百分點，年發電收益可提高2%甚至更多。若按50MW電站設計發電小時數4000h計算，電價1.15元/kWh，則一年因此項增加的收益大約460萬人民幣。因此要重視發電單元系統。

　　4.4全場輔助系統及輔助設備

　　總的來講要重視如下問題：重視鏡場清洗（車），清晰策略的選擇，確保年均清潔度；熔鹽泵、導熱油泵、鏡場低速循環泵的選型配置，包括容量和冗余配置策略；

　　儲罐要重視施工工藝，包括高溫基礎的設計和施工。熔鹽閥門，截止閥和蝶閥是比較普遍的結構形式，重視閥蓋伴熱設計，盡量避免閥門外漏。

　　4.5重視發電單元系統輔機設備選型

　　發電單元的性能好壞與聚光集熱系統一樣重要，發電單元性能下降對全廠性能的影響甚至比后者更明顯，這一點往往不被重視，業內習慣稱之為“常規島”，這是核電領域的慣稱（國際上一般叫動力島或稱發電島powerblock），這個并不常規，因?yàn)殡妰r(jià)高，應該比火電機組更精致。主要包括給水泵、凝結水泵配置及調速設計；管道系統的選型；高低加回?zé)嵯到y(tǒng)及除氧器本體設計，包括阻力、端差及結構選擇。疏水泵配置等。還有一個重要的設備是空冷凝汽器。

　　關鍵工藝設備選擇非常重要，因?yàn)槿缜懊嫠f(shuō)，發電單元效率提升1個百分點，年收益增長2%以上，重視發電單元設備選型及系統設計。當然，仍需要在多方協同，全局優化，系統集成，在供貨方的配合下（設備性能及成本），從全場系統優化角度考慮。

　　5西北電力設計院光熱業務介紹

　　最后花點時間介紹一下我們公司。2008年，中國電力工程顧問集團公司和中科院電工所合作亞洲首座兆瓦級（電功率1.5MW）塔式太陽能熱發電電站的總體設計，西北電力設計院有限公司作為設計院，完成相關工程設計，這是我們進入此領域的一個關鍵時期，在此要感謝電工所王老師團隊當初給予我們的一些幫助。

　　2010年10月，參與中控太陽能德令哈塔式光熱發電工程設計。2014年7月10MW成功并網發電；2016年8月熔鹽改造完成。該項目是亞洲首座光熱發電商業電站。

　　2015年，西北院參與摩洛哥NOORIII期電站工程設計。該項目是目前單機容量最大的塔式熔鹽電站。由山東電建三公司和SENER組成的聯合體EPC。

　　中國電力顧問集團有限公司太陽能熱發電技術中心設在西北院，中心主要負責開展太陽能熱發電行業的重大與關鍵技術的研究與開發，研究提出集團公司太陽能熱發電發展規劃和技術升級方向等。目前正編制多項國家標準和行業標準。目前參與的各類光熱發電項目總數有三十余個。

　　太陽能熱發電是系統高度集成的發電技術。聚光集熱系統，儲換熱系統，發電系統具有同等重要地位。技術先進性與成本一樣重要，技術方案比選要基于投資。

　　我們不生產制造任何設備，我們是全場系統的集成設計方，期望與設備供貨方、投資方，多方攜手，推動太陽能熱發電這一技術全面進步。

　　謝謝大家！
