槽式太陽能熱發電跟蹤控制系統概述
發布者：崔海朋 | 來源：CSPPLAZA光熱發電網 | 4評論 | 19602查看 | 2013-07-01 22:17:00
CSPPLAZA光熱發電網報道：槽式太陽能熱發電是目前國際上發電規模最大，且已經實現商業化的，較為理想的太陽能熱發電技術。槽式太陽能跟蹤控制系統，本質上屬于單軸跟蹤系統，相對于塔式和蝶式跟蹤控制系統，相對簡單一些。本文根據常見的槽式驅動機構的不同，對槽式支架跟蹤控制系統做一個簡單的概述。
基于液壓缸驅動的槽式定日鏡支架跟蹤控制系統
圖1：槽式液壓驅動定日鏡驅動機構示意圖
該機械機構，由追蹤油缸、平衡閥、蓄能器、泵站（一般由電機和4個液壓閥組成）等構成。控制系統控制兩個油缸來驅動定日鏡旋轉到追蹤的位置。該裝置被成功的應用于國外的槽式電站中。一般都是南北向來進行安裝。
國內對該結構的驅動和控制系統的研究也比較深入，已經實現了較為成熟的控制方案。常規的控制方案是：用傾角傳感器或者旋轉編碼器來對機械結構進行定位，得知定日鏡當前所處的角度，同時根據天文算法算出機械結構理論上的角度，當兩個角度存在偏差時，驅動2個油缸的運動，使定日鏡旋轉到理想的位置。
控制上的難點：
1）定日鏡機械支架當前角度的精準測量。機械結構當前角度的測量一般都是由傳感器來實現的。當機械結構的旋轉機構存在震動或者由于外力（比如風力忽大忽?。┑鹊挠绊?，傳感器的輸出會存在一個跳變，或者輸出信號中會一直疊加一個干擾的波形，如果控制器的魯棒性不強，很容易會誤動作。
2）驅動油缸的切換。該機構屬于斷續跟蹤的形式，在該機構正常的追蹤過程中，會存在兩個油缸的切換，兩個油缸可能同時推，同時拉，一個推一個拉。如果切換不及時或者不準確，很容易導致機械結構的損壞。一般控制廠家都會做大量的測試，根據機械結構的不同，設置不同的換向死區點，來達到精確控制的目的。
基于電機驅動的槽式定日鏡支架控制系統

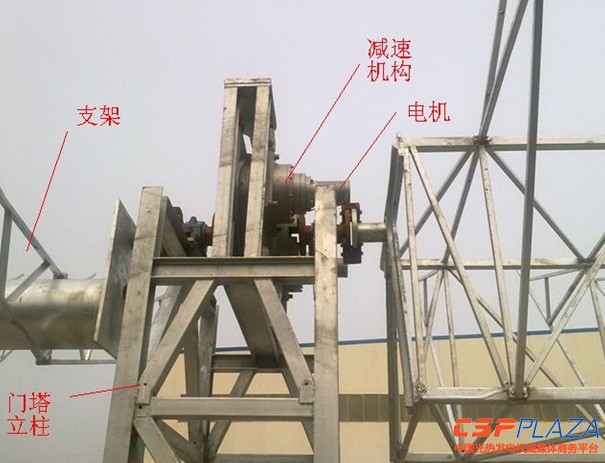

圖2：槽式電機驅動定日鏡機構示意圖
該機械機構，由驅動電機（交流電機、伺服電機或者步進電機，不同廠商不同）、減速機、聯軸器、驅動支架等構成?？刂葡到y(tǒng)控制電機的正轉和反轉來驅動定日鏡旋轉到追蹤的位置。該裝置為了實現較精準的控制，一般會配有角度傳感器或者追日傳感器以實現閉環的控制。
該控制方案如果采用普通的電機，則需要不斷的控制電機的啟停，啟停過程中，電機會隨著載荷的不同而呈現出不同的運行軌跡。對于較高精度不大現實。如果采用步進電機或者伺服電機，可以實現精確的控制，但是成本上會稍微高一些。
兩種槽式跟蹤控制系統的比較
相比液壓的控制方式，電機的驅動載荷能力弱一些；但是電機的驅動方案會大大降低由于液壓中兩個油缸的配合不好導致機械出現故障的概率。同時，如果采用步進電機或者伺服電機驅動可以實現連續跟蹤。眾所周知，連續跟蹤會比斷續跟蹤的效果好?？傊?，不論采用哪種結構形式，從控制策略上來講，閉環控制比開環控制要好，實時修正比定時修正要好。
本文對常見的槽式驅動控制系統，做了簡單的概述。當前，還存在其他的一些結構，比如極軸式槽式跟蹤系統等；就控制系統而言也各有特點，在此就不再贅述了。
注：本文作者系CSPPLAZA特約通訊員崔海朋，在此致謝！
