Rioglass投產超薄微弧平面反射鏡
來源：CSPPLAZA光熱發電網 | 1評論 | 8372查看 | 2013-08-19 15:55:00
CSPPLAZA光熱發電網報道：光熱發電反射鏡為滿足反射率和耐候性的要求，廣泛采用的為在4mm厚的超白玻璃基層上鍍銀和銅反射層及多層保護漆層的生產工藝。
事實上，玻璃的厚度越厚，則太陽光到達反射鏡反射層的光損越多，反射率則越低，當前主流的光熱發電反射鏡產品的反射率在93%~94%之間，為進一步提高反射率，其中一個可行的解決方案即為設法降低玻璃的厚度。而降低玻璃厚度則易導致反射鏡強度降低，破損率上升，為此，需在削減玻璃厚度的前提下保證反射鏡的強度。
光熱發電反射鏡領先制造商Rioglass新近在平面鏡的生產制造工藝上采用了上述解決方案，其最新開發并已在南非阿平頓工廠投產的塔式和菲涅爾平面鏡采用了一種創新性的“三明治”結構，大大降低了玻璃的厚度，使其厚度從4mm降至2mm，大大提高了反射率。
這種新型的反射鏡與傳統的反射鏡制造工藝不同，其共有3層組成，因此將之形象地稱之為“三明治”結構。其前層為2毫米厚的鍍銀層和銅層的薄玻璃反射鏡，中層為高密度聚氨酯泡沫，背板為鍍鋅鋼板，總厚度為40mm。
采用這種工藝生產的新型定日鏡，反射率進一步提升至96%左右，進一步增加了集熱效率，同等裝機規模的電站對反射鏡的需求數量相應減少；采用“三明治”結構使反射鏡系統的整體穩定性和強度得以保障，不需為其建設更為復雜的支架系統，雖然反射鏡系統的成本會有所上升，但卻帶來了整個集熱系統的成本下降；另外，這種反射鏡的安裝更為簡便安全，降低了安裝成本，強度更高，降低了破損率。

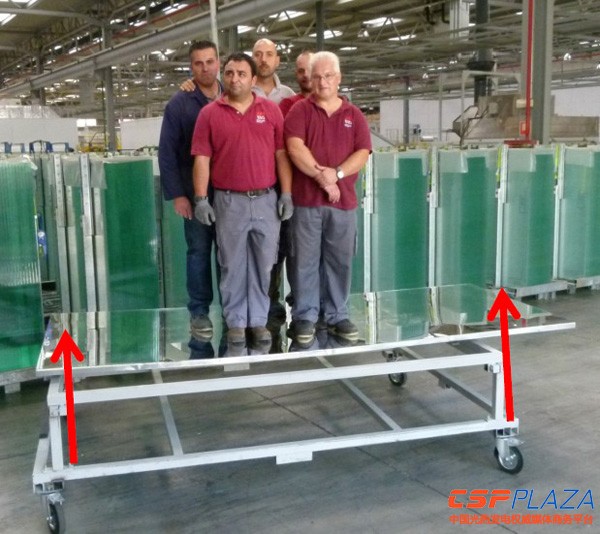

經Rioglass的測試，其生產的3.2m*1.4m尺寸的微弧平面鏡在四點固定時中心總荷載強度達435kg下(上圖)，彎曲深度為23mm，平均荷載強度為217公斤/平方米；在均勻分布荷載情況下，其達到破損的荷載強度極值為1001公斤，破損力為2330牛頓/平方米；測試結果表明，這種產品可完全適應于任何惡劣自然環境下的使用；根據美國國家標準協會建筑物中窗用玻璃的安全性能規范和測試方法ANSIZ97.1的測試標準，可達A級安全玻璃標準。
另外，對于塔式和菲涅爾平面反射鏡，對其作微弧處理可帶來更好的聚光效果，Rioglass在采用上述薄玻璃反射鏡工藝的同時，可根據客戶需求提供微弧平面鏡，其可生產的微弧平面鏡的曲率半徑在100米~2000米之間。
另據測試，這種微弧平面鏡的面型精度較高，在曲率半徑為512米時，面型精度可達0.73mrad。
Rioglass是全球領先的光熱發電反射鏡廠商，截至2013年3月，其反射鏡實際安裝量已達620萬面，對應裝機達2.1GW。其在西班牙Lena、Mieres和美國亞利桑那州的Surprise、南非阿平頓分別擁有一個生產工廠，南非工廠年產能25萬面，于今年7月份正式投產，主要即生產本文所述的這種新型微弧薄平面鏡，目前該工廠正在為南非的50MW塔式電站生產這種反射鏡。
