TSK and Prodintec開發新型槽式集熱器檢測系統
發布者：本網記者shixinchen | 來源：CSPPLAZA光熱發電網 | 0評論 | 15246查看 | 2014-08-31 15:13:00
CSPPLAZA光熱發電網報道：西班牙工程公司TSK新近開發了一款廣角光學系統，它能夠測試和評估槽式集熱器是否存在缺陷。這款系統將為提高槽式光熱電站運行的有效性提供一條更快捷精確的方法。
在槽式光熱電站中，系統是否能夠高效運行的一個關鍵因素就是聚光和反射的精確程度，集熱器需要將陽光收集并精準地反射到充滿傳熱介質的集熱管上。一個有缺陷的集熱鏡或者一種錯誤的集熱鏡安裝方法將會導致集熱器聚光率低下并進而造成光熱電站整體運行的低性能。
截止目前，對集熱鏡的幾何學形狀進行測試和評估仍是一件比較乏味和漫長的工作。TSK公司研究開發經理Rogelio Peon介紹：“雖然我們只對整個電站4%-5%的集熱器進行檢查，而且事實上被檢查的這部分集熱器也沒有經過完全的測試，但是這已經為我們帶來了大量參數和檢測點的測試任務?！?/span>

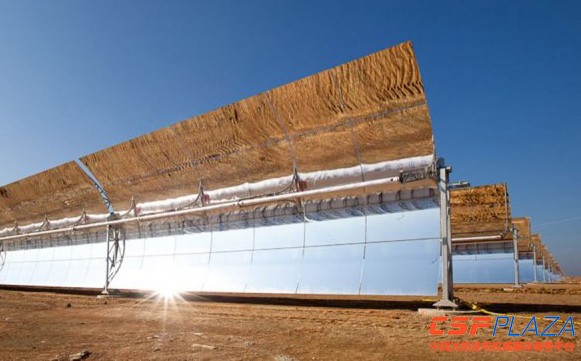

圖：快速校正整個電站的集熱鏡將不再困難
該公司最早嘗試用攝像法進行測試，但是結果表明從精確度和檢測速度方面這種方法是不合適的。然后來自西班牙TSK and Prodintec技術中心的工程師們開始尋找其它方法來進行這項測試，最終他們選擇了激光技術。
該項系統的工作原理正好與槽式集熱器運行的工作原理相反。研究人員并不是將激光投射到鏡子上然后去檢查被反射的光是否聚集在焦點的集熱管上，而是將激光照射到集熱管上然后去尋找反射到集熱鏡上面的光線。
利用激光對整個槽式集熱器進行掃描之后反射的光線被投射到上方一個帶刻度的模板上面。這些被投射的激光光線被收集和處理之后來判定槽式系統的精確度，并因此來找到聚光鏡可能存在的扭曲。
利用該系統檢測一個集熱器的整個過程不到1分鐘，因此可以利用該系統可以對槽式電站上面所安裝的所有集熱器都進行檢測來確保電站能夠更加高效的運行。
